Serpentins de refroidissement :

Des serpentins de refroidissement internes sont disponibles pour tous les réacteurs Parr, sauf les plus petits. Ces serpentins constituent un moyen extrêmement efficace d'évacuer la chaleur de la cuve pour contrôler une réaction exothermique ou pour refroidir le réacteur à la fin d'un test. Comme la chaleur est transférée à travers la paroi relativement mince du serpentin plutôt qu'à travers la paroi épaisse de la cuve, les vitesses de refroidissement sont généralement beaucoup plus rapides que les vitesses de chauffage, en particulier à des températures supérieures à 80 °C. L'eau est normalement utilisée comme milieu de refroidissement, bien que l'air comprimé puisse être utilisé pour des charges de refroidissement modestes. Les serpentins de refroidissement sont proposés en trois configurations standard :

Boucle simple

Les serpentins à boucle unique sont constitués d'une série de tubes verticaux en forme d'épingle à cheveux. Ils sont normalement installés sur les petits réacteurs où l'espace disponible est minimal.

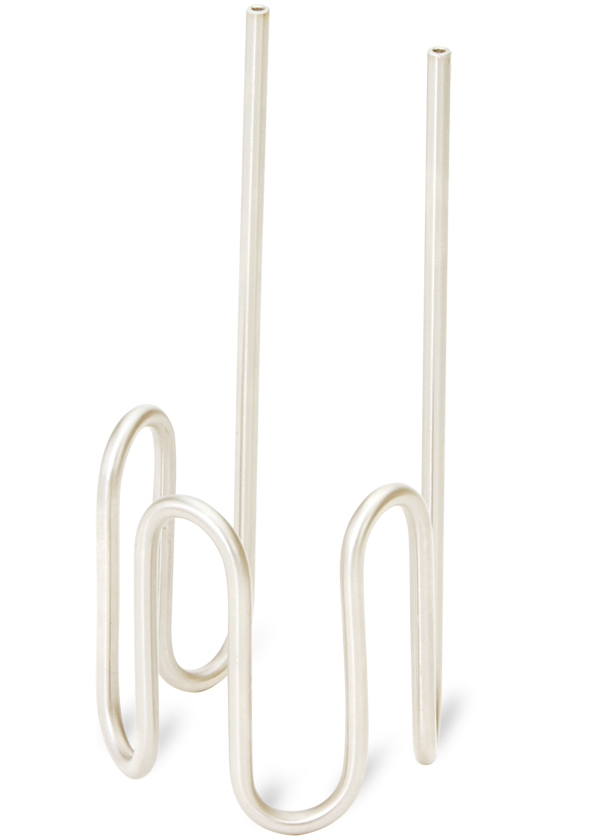

Serpentin serpentins

Les serpentins serpentins sont constitués de six à huit séries verticales de tubes uniformément espacés sur la circonférence de la cuve. Ces serpentins offrent une surface raisonnable, une interférence minimale avec les schémas d'agitation, une quantité raisonnable de chicanes et une facilité de nettoyage et d'entretien.





Serpentins en spirale

Les serpentins en spirale consistent en de multiples boucles enroulées juste à l'intérieur du diamètre intérieur de la cuve. Ils sont normalement disponibles uniquement pour les vaisseaux de 4″ et 6″ ID, bien que d'autres tailles aient été construites sur commande spéciale. Ils maximisent effectivement la surface de refroidissement disponible, mais parfois au détriment de l'agitation uniforme et de la facilité de nettoyage.



Les spécifications individuelles du réacteur dicteront le style de serpentin ou de serpentins disponibles pour chaque réacteur.

Les serpentins de refroidissement sont disponibles dans le même choix de matériaux que les corps de réacteurs eux-mêmes. Tous les serpentins de refroidissement sont amovibles. Des bouchons sont disponibles pour fermer les ouvertures dans la tête et, dans la plupart des cas, ces ouvertures peuvent être converties en entrées/sorties alternatives si le refroidissement n'est pas nécessaire.
